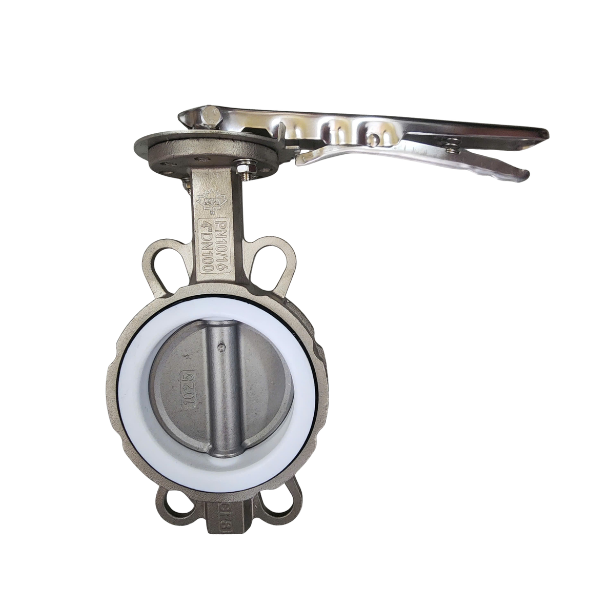

Van bướm inox Châu Âu

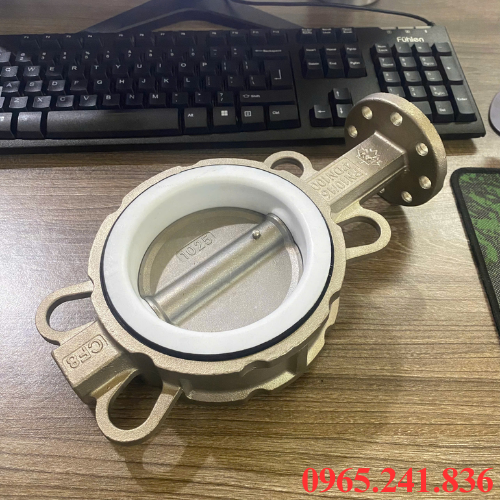

I. Khái niệm về van bướm inox Châu Âu

Van bướm inox Châu Âu dòng van được cấu tạo từ chất liệu inox, sản xuất theo các tiêu chuẩn kỹ thuật Châu Âu. Van được sử dụn để đóng mở, điều tiết dòng chảy của lưu chất như nước, khí, hơi, hóa chất trong hệt hống đường ống. Hoạt động nhờ đĩa van hình cánh bướm đặt ở trung tâm thân van, khi tay gạt, tay quay bộ điều khiển tác động, đĩa van xoay góc 90 độ để mở đóng dòng chảy. Cấu tạo đơn giản, vận hành nhanh, van bướm inox sử dụng phổ biến trong nhiều lĩnh vực như cấp thoát nước, thực phẩm, hóa chất, dược phẩm, dầu khí, hệ thống công nghiệp. Được sản xuất theo tiêu chuẩn nghiêm ngặt về chất lượng, độ kín, khả năng chịu áp lực, đảm bảo hệ thống vận hành ổn định, an toàn, tuổi thọ lâu dài.

II. Thông số kỹ thuật van bướm inox Châu Âu

• Tên sản phẩm: Van bướm inox Châu Âu
• Kích thước: DN40 – DN600
• Thân van: Inox 304/316
• Đĩa van: Inox 304/316
• Chất liệu: Thép không gỉ
• Gioăng làm kín: EPDM, PTFE, NBR, Viton
• Áp suất: PN10, PM16, PN25
• Nhiệt độ: -20 – 180 độ C
• Kiểu kết nối: Wafer, lug, mặt bích
• Tiêu chuẩn: DIN, BS, ANSI, EN
• Kiểu vận hành: Tay gạt, tay quay, điều khiển điện, khí nén
• Môi trường: Nước, khí, hơi, hóa chất, thực phẩm
• Bảo hành: 12 tháng

III. Cấu tạo, nguyên lý hoạt động van bướm inox Châu Âu

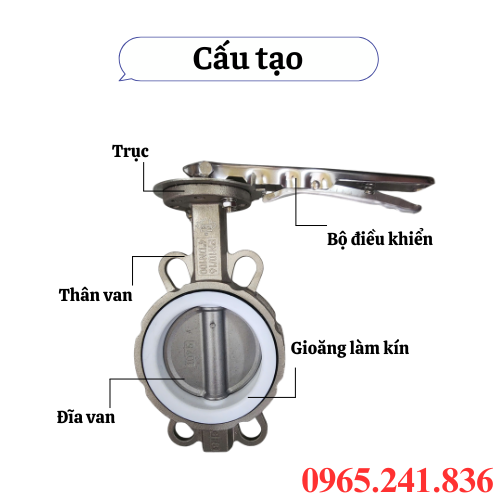

1. Cấu tạo van bướm inox Châu Âu

Được thiết kế với cấu tạo đơn giản, chắc chắn van bướm inox Châu Âu giúp vận hành ổn định, độ bền cao, cấu tạo gồm các bộ phận chính:

• Thân van với chất liệu inox 304/316 có nhiệm vụ bảo vệ các bộ phận bên trong, kết nối với hệ thống đường ống.
• Đĩa van bộ phận trực tiếp tiếp xúc với lưu chất, đĩa dạng cánh bướm, làm từ inox chống ăn mòn tốt.
• Trục van bô phận nố giữa bộ điều khiển và đĩa van, trục giúp truyền lực để đóng mở van.
• Gioăng làm kín thường được làm từ chất liệu như EPDM, PTFE, NBR, giúp tăng độ kín, ngăn chặn rò rỉ lưu chất.
• Bộ phận điều khiển đa dạng như tay gạt, tay quay, bộ điều khiển điện, điều khiển khí nén để vận hành van.

2. Nguyên lý hoạt động van bướm inox Châu Âu

Van bướm inox Châu Âu hoạt động dựa trên cơ chế xoay của đĩa van để đóng mở dòng chảy trong đường ống. Khi tác động lực lên bộ phận điều khiển như tay gạt, tay quay, bộ điều khiển điện, khí nén, trục van sẽ chuyển động đến đĩa van làm đĩa quay theo. Đĩa van song song với dòng chảy, van ở trạng thái mở hoàn toàn, lúc này dòng lưu chất đi qua dễ dàng. Khi đĩa van xoay vuông góc với dòng chảy, van sẽ đóng kín, ngăn không cho lưu chất đi qua. Với nguyên lý hoạt động đơn giản, thời gian đóng mở nhanh, khả năng điều tiết dòng chảy hiệu quả, van bướm inox được sử dụng phổ biến trong nhiều hệ thống đường ống công nghiệp.

IV. Ưu, nhược điểm van bướm inox Châu Âu

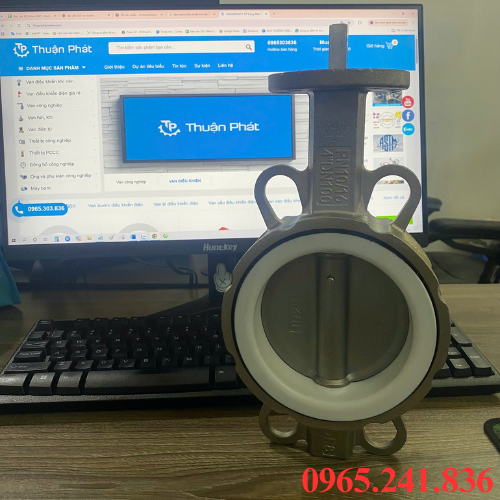

1. Ưu điểm van bướm inox Châu Âu

Được đánh giá cao nhờ chất lượng sản xuất theo tiêu chuẩn nghiêm ngặt, độ bền tốt, khả năng làm việc ổn định, van bướm inox Châu Âu nổi bật nhờ ưu điểm:

• Khả năng chống ăn mòn cao nhờ thân, đĩa van được làm bằng inox 304/316 giúp chống gỉ sét, phù hợp với môi trường nước, hóa chất, thực phẩm.
• Độ bền và tuổi thọ cao, được sản xuất theo tiêu chuẩn Châu Âu nên van có kết cấu chắc chắn, hoạt động ổn định trong thời gian dài.
• Đóng mở nhanh, vận hành dễ dàng vì van hoạt động theo cơ chế xoay góc 90 độ giúp đóng mở nhanh, tiết kiệm thời gian, công sức khi vận hành.
• Độ kín tốt nhờ gioăng làm kín chất lượng cao giúp hạn chế rò rỉ lưu chất, đảm bảo hệ thống vận hành an toàn.
• Thiết kế gọn nhẹ, dễ lắp đặt với cấu tạo đơn giản, trọng lượng không quá lớn nên thuận tiện cho việc lắp đặt, bảo trì trong hệ thống đường ống.
• Ứng dụng linh hoạt, sử dụng được trong nhiều hệ thống như cấp thoát nước, thực phẩm, hóa chất, dược phẩm, ngành công nghiệp khác.

2. Nhược điểm van bướm inox Châu Âu

• Không phù hợp với môi trường nhiều cặn bẩn, dễ gây mài mòn gioăng, đĩa van.
• Chịu áp lực không cao, phù hợp với hệ thống trung bình.
• Đĩa van nằm trong dòng chảy nên có thể làm giảm lưu lượng khi mở van.

> Xem thêm: Van bướm gang tay gạt Châu Âu

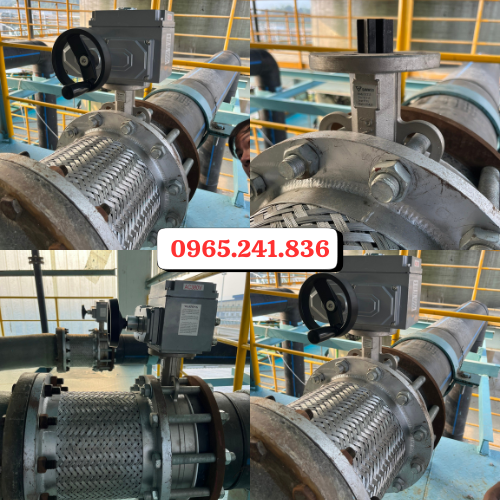

V. Ứng dụng van bướm inox Châu Âu

Van bướm inox Châu Âu được ứng dụng rộng rãi trong nhiều hệ thống công nghiệp nhờ khả năng chống ăn mòn, độ bền cao, vận hành ổn định.

• Hệ thống cấp thoát nước được lắp đặt trong các đường ống dẫn nước sạch, nước thải của nhà máy, khu dân cư, hệ thống xử lý nước.
• Ngành thực phẩm, đồ uống sử dụng trong dây chuyền sản xuất sữa, bia, nước giải khát nhờ chất liệu inox đảm bảo vệ sinh an toàn thực phẩm.
• Ngành hóa chất giúp điều tiết các loại lưu chất có tính ăn mòn như dung dịch hóa chất, axit, kiềm nhẹ.
• Ngành dược phẩm được lắp đặt trong hệ thống đường ống dẫn dung dịch sản xuất thuốc, yêu cầu tiêu chuẩn vệ sinh cao.
• Hệ thống công nghiệp, ứng dụng trong nhà máy, khu công nghiệp để kiểm soát dòng chảy của nước, khí, hơi nén, loại dầu nhẹ.

VI. Các dòng van bướm inox Châu Âu phổ biến hiện nay

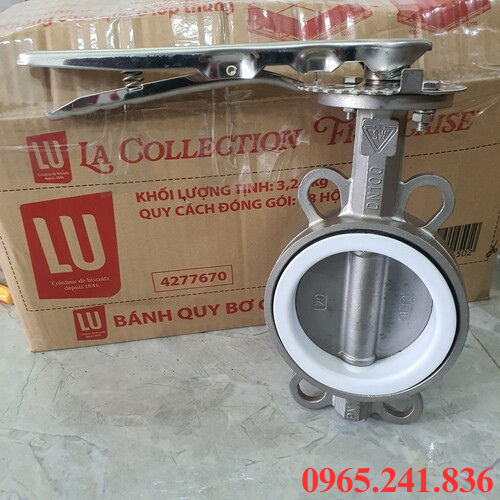

1. Van bướm inox tay gạt

• Kích thước: DN50 – DN200
• Thân van: Inox 304/316
• Đĩa van: Inox 304/316
• Gioăng: EPDM, PTFE, Viton
• Áp suất: PN10, PN16
• Nhiệt độ: -10 – 180 độ C
• Kiểu kết nối: Wafer, mặt bích
• Kiểu vận hành: Tay gạt
• Tiêu chuẩn: DIN, JIS, ANSI, BS
• Môi trường: Nước, hơi, khí, hóa chất, dầu nhẹ

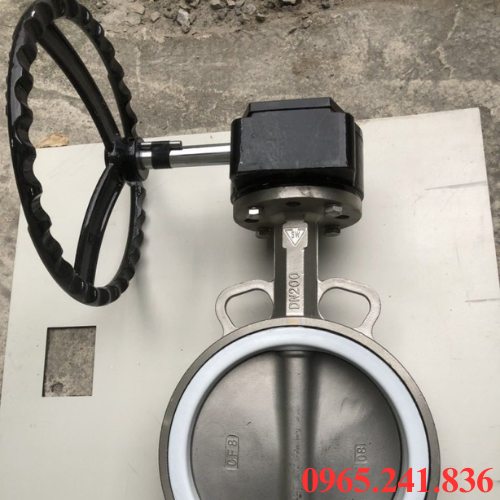

2. Van bướm inox tay quay

• Kích thước: DN50 – DN600
• Thân van: Inox 304/316
• Đĩa van: Inox 304/316
• Trục: Inox 304/316
• Gioăng: EPDM, PTFE, NBR, Viton
• Áp suất: PN10, PN16, PN25
• Nhiệt độ: -10 – 180 độ C
• Tiêu chuẩn: Wafer, lug, mặt bích
• Tiêu chuẩn: DIN, ANSI, JIS, BS
• Kiểu vận hành: Tay quay hộp
• Môi trường: Nước, hơi, khí nén, hóa chất, dầu nhẹ

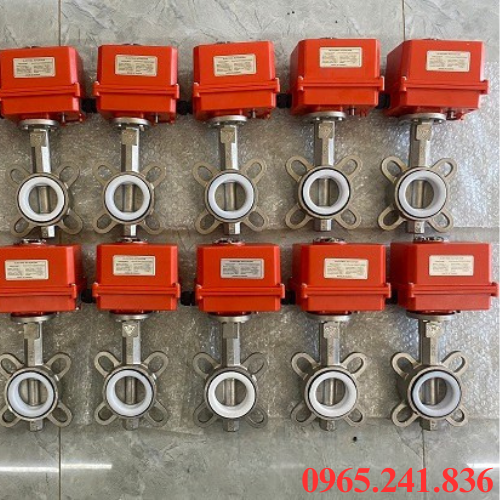

3. Van bướm inox điều khiển điện

• Kích thước: DN50 – DN600
• Thân van: Inox 304/316
• Đĩa van: Inox304/316
• Gioăng: EPDM, PTFE, NBR
• Áp suất: PN10, PN16
• Nhiệt độ: -10 – 180 độ C
• Kiểu kết nối: Wafer, lug, mặt bích
• Nguồn điện: 24V, 220V, 380V
• Kiểu điều khiển: ON/OFF, tuyến tính
• Tiêu chuẩn: DIN, ANSI, JIS, BS
• Môi trường: Nước, khí, hơi, hóa chất, dầu nhẹ

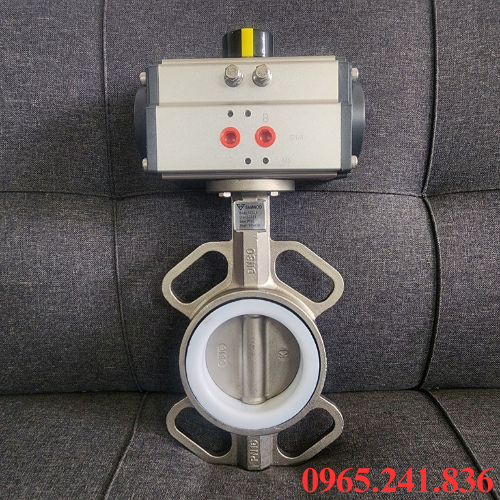

4. Van bướm inox điều khiển khí nén

• Kích thước: DN50 – DN600
• Thân: Inox 304/316
• Đĩa van: Inox 304/316
• Gioăng làm kín: EPDM, PTFE, NBR
• Áp suất: PN10, PN16
• Nhiệt độ: -10 – 180 độ C
• Kiểu kết nối: Wafer, lug, mặt bích
• Áp lực: 3 – 8bar
• Kiểu điều khiển: Tác động đơn, tác động kép
• Tiêu chuẩn: DIN, ANSI, JIS, BS
• Môi trường: Nước, khí, hơi, hóa chất

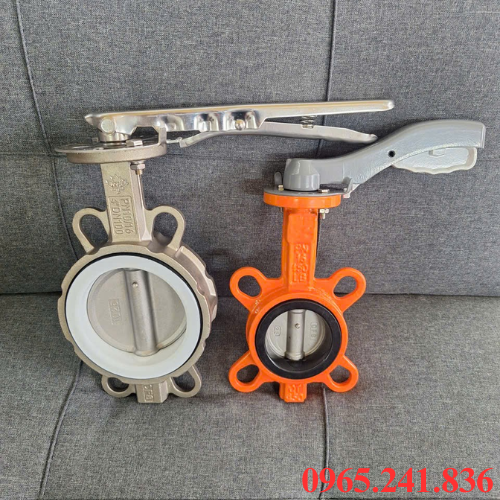

VII. Hướng dẫn lắp đặt, vận hành van bướm inox Châu Âu

1. Hướng dẫn lắp đặt van bướm inox Châu Âu

Trước khi lắp đặt van bướm inox Châu Âu cần kiểm tra kích thước, tiêu chuẩn mặt bích, tình trạng van để đảm bảo phù hợp với hệ thống đường ống.

• Vệ sinh đường ống, bề mặt bích để loại bỏ cặn bẩn, dị vật làm ảnh hưởng đến khả năng đóng kín van.
• Đặt van vào giữa hai mặt bích, căn chỉnh đúng vị trí, siết bulong đều các góc để đảm bảo van được cố định chắc chắn, kín khít.
• Trong quá trình lắp đặt nên để đĩa van ở một góc nhỏ tránh va chạm với mặt bích đường ống.
• Sau khi lắp xong cần kiểm tra lại toàn bộ hệ thống, vận hành thử để đảm bảo van hoạt động tốt, không rò rỉ.

2. Hướng dẫn vận hành van bướm inox Châu Âu

• Khi vận hành nên đóng, mở van từ từ để tránh hiện tượng sốc áp lực trong đường ống.
• Không sử dụng lực quá mạnh đối với van tay gạt, tay quay để tránh làm hư hỏng bộ phận truyền động.
• Đối với van điều khiển điện, khí nén cần kiểm tra nguồn điện, áp lực khí, tín hiệu điều khiển trước khi vận hành.
• Thường xuyên kiểm tra tình trạng đĩa van, trục van, gioăng làm kín để phát hiện sớm các dấu hiệu mài mòn, rò rỉ.
• Định kỳ bảo dưỡng, vệ sinh van để giúp thiết bị hoạt động ổn định, kéo dài tuổi thọ.

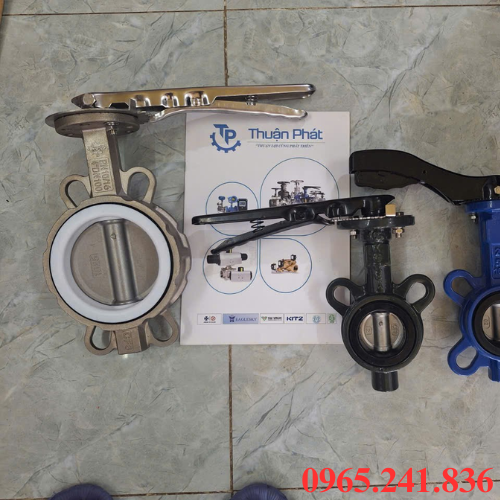

VIII. Lỗi thường gặp, cách khắc phục van bướm inox Châu Âu

Trong quá trình sử dụng van bướm inox Châu Âu có thể gặp những sự cố, việc nhận biết sớm, xử lý đúng cách giúp đảm bảo hệ thống vận hành ổn định.

• Van bị rò rỉ do gioăng bị mòn, lắp đặt không kín có dị vật, nên kiểm tra, vệ sinh bề mặt làm kín, thay gioăng nếu cần.
• Van đóng mở bị kẹt vì cặn bẩn bám vào đĩa van, trục bị khô, thiếu bôi trơn, vệ sinh van, tra dầu bôi trơn, kiểm tra trục van.
• Đóng không kín hoàn toàn do đĩa van, gioăng bị mài mòn, biến dạng, khắc phục bằng cách thay thế gioăng, đĩa van phù hợp.
• Van điều khiển không hoạt động bởi mất nguồn điện, thiếu áp khí, lỗi bộ điều khiển, nên kiểm tra nguồn cấp, áp lực khí, hệ thống điều khiển.

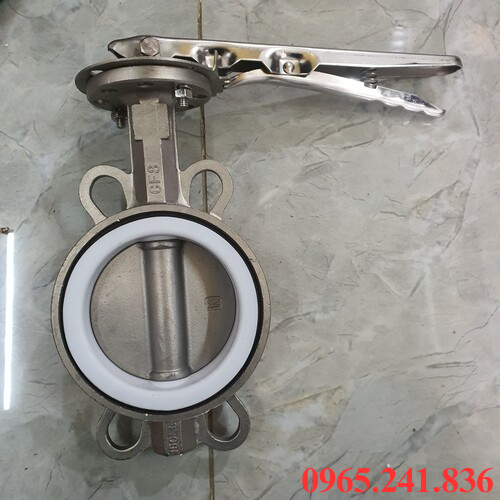

IX. Mua van bướm inox Châu Âu uy tín, giá tốt ở đâu?

Việc lựa chọn địa chỉ cung cấp van bướm inox Châu Âu uy tín giúp đảm bảo chất lượng, độ bền, hiệu quả sử dụng lâu dài. Tại Thuận Phát quý khách được mua sản phẩm với nguồn gốc xuất xứ rõ ràng, đảm bảo chính hãng, đầy đủ giấy từ CO~CQ, đa dạng sản phẩm, bảo hành minh bạch lên đến 12 tháng. Ngoài ra, chúng tôi con hỗ trợ tư vấn kỹ thuật, giúp lựa chọn đúng van phù hợp với hệ thống.

Hỗ trợ hướng dẫn lắp đặt, vận hành, bảo dưỡng, bảo trì van, cung cấp phụ kiện đi kèm chính hãng, Giao hàng tận nơi, nhanh chóng, giá cả cạnh tranh mình bạch, đáp ứng tốt các yêu cầu về chất lượng, tiêu chuẩn kỹ thuật trong nhiều lĩnh vực khác nhau. Để biết thêm thông tin chi tiết vui lòng liên hệ cho chúng tôi qua số điện thoại 0965.241.836, bộ phận tổng đài hỗ trợ tư vấn, báo giá, cung cấp đày đủ thông tin về sản phẩm.
